Curvas características de una bomba centrífuga.

Curvas caracteristicasdebombas centrífugas se definen las curvas que se trazan a partir de los resultados de una serie de pruebas en elbomba centrífuga. Estas curvas son necesarias para predecir el comportamiento y rendimiento de labomba cuando elbomba Está trabajando bajo diferentes caudales, cabezales y velocidades. Los siguientes son los importantes.curvas características Para elbomba:

yo. Curvas caracteristicas principales

ii. Curvas características de funcionamiento

iii. Eficiencia constante o curvas de Muschel.

Curvas de caracteristicas principales. debomba centrífuga

Estos se obtienen al fijar la velocidad en algún valor arbitrario y al graficar con seriedad H, HP, &ηcontra Q. La tasa de flujo Q se realiza mediante la cantidad H, HP,ηse calculan Se seleccionan varios valores diferentes de N y se dibuja un conjunto de curvas de este tipo para cada velocidad.

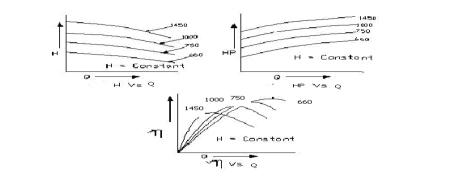

Fig 1.11Curvas de caracteristicas principales. debomba centrífuga

Características de funcionamiento de las curvas. debomba centrífuga

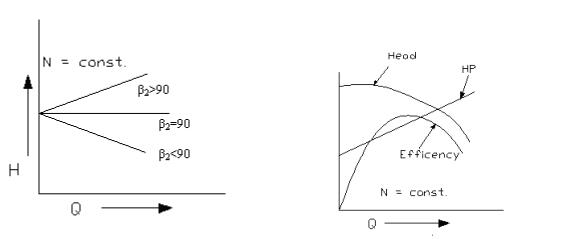

Fig. 1.12Curvas características de funcionamiento debomba centrífuga

Durante el funcionamiento, la bomba debe funcionar a una velocidad constante. Normalmente, esta es la velocidad diseñada. El conjunto particular de características principales que corresponden a la velocidad diseñada se utiliza principalmente en la operación y, por lo tanto, se conoce como características de operación.

Curva de muschal oCurva de eficiencia constante

Con la ayuda de los datos obtenidos de la curva anterior, una serie de const. Se puede obtener la curva de eficiencia. Facilitan el trabajo del vendedor y permiten al posible cliente ver directamente el rango de operación con una eficiencia particular.

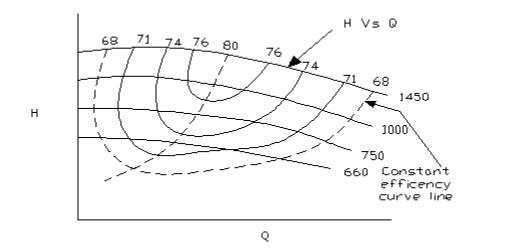

Fig. 1.13Curva de muschal ocurva de eficiencia constanteparabomba centrífuga
