Courbes caractéristiques d'une pompe centrifuge

Courbes caractéristiquesdepompes centrifuges sont définies les courbes qui sont tracées à partir des résultats d’un certain nombre de tests sur lePompe centrifuge. Ces courbes sont nécessaires pour prédire le comportement et les performances dupompe quand lepompe travaille sous différents débits, hauteur et vitesse. Ce qui suit sont les importantscourbes caractéristiques pour lepompe:

je. Courbes caractéristiques principales

ii. Courbes caractéristiques d'exploitation

iii. Efficacité constante ou courbes de Muschel

Courbes caractéristiques principales dePompe centrifuge

Celles-ci sont obtenues en fixant la vitesse à une valeur arbitraire quelconque et en traçant sérieusement H, HP, &ηcontre Q. Le débit Q est obtenu au moyen de la quantité H, HP,ηsont calculés. Un nombre de valeurs différentes de N est choisi et un tel ensemble de courbes est tracé pour chaque vitesse.

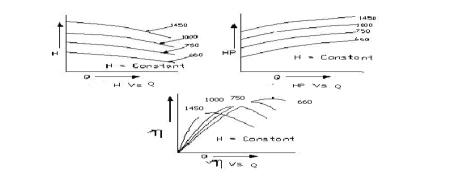

Fig 1.11Courbes caractéristiques principales dePompe centrifuge

Courbes caractéristiques d'exploitation dePompe centrifuge

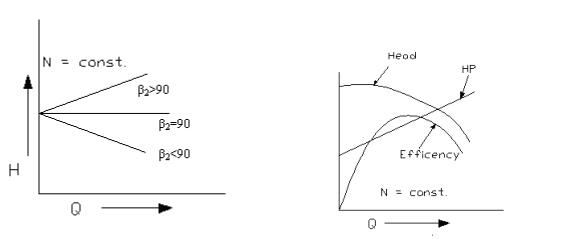

Fig. 1.12Courbes caractéristiques d'exploitation dePompe centrifuge

Pendant le fonctionnement, la pompe doit fonctionner à une vitesse constante. Normalement, c'est la vitesse prévue. L'ensemble particulier de caractéristiques principales correspondant à la vitesse de conception est principalement utilisé en fonctionnement et est donc appelé caractéristiques de fonctionnement.

Courbe muschal ouCourbe d'efficacité constante

A l'aide des données obtenues à partir de la courbe ci-dessus, une série de constt. La courbe d'efficacité peut être obtenue. Cela facilite le travail du vendeur et permet au client potentiel de voir directement la plage d’opérations avec une efficacité particulière.

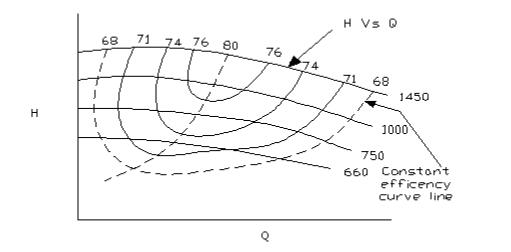

Fig. 1.13Courbe muschal oucourbe d'efficacité constantepourPompe centrifuge
